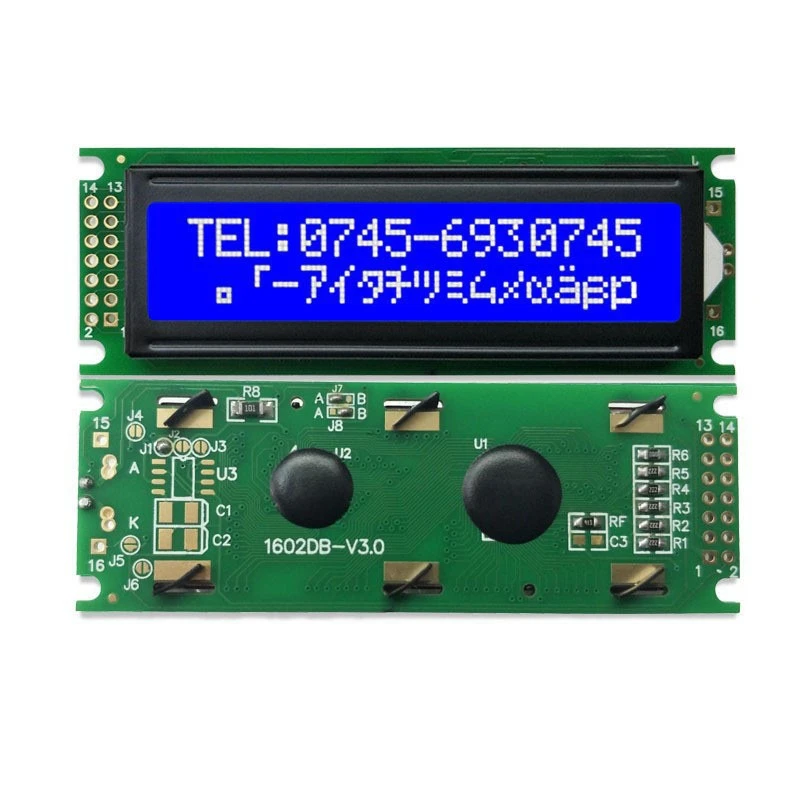

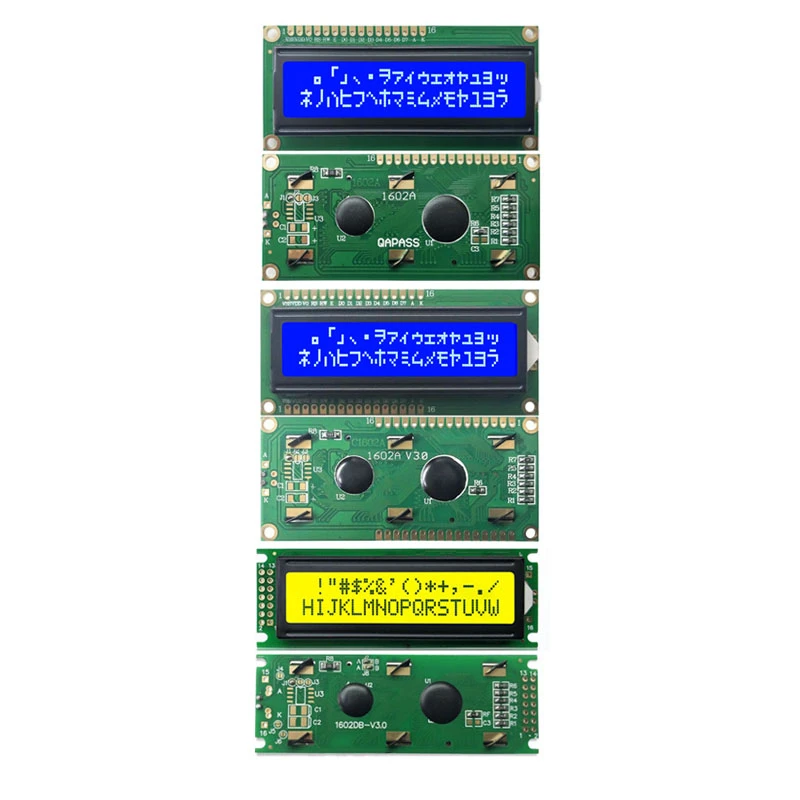

1.produktintroduksjon
1602 LCD er en vanlig karakter LCD-modul, som er mye brukt i forskjellige elektroniske enheter og innebygde systemer. Navnet "1602" betyr at skjermen kan vise 16 kolonner og 2 rader med tegn. 1602 LCD-modul er mye brukt i ulike elektroniske enheter og innebygde systemer for sine enkle, praktiske, stabile og pålitelige egenskaper.
2.Produktfunksjon
Lavt strømforbruk:1602Cob-skjermen tar i bruk flytende krystallteknologi, lavt strømforbruk, egnet for langsiktig drift av elektronisk utstyr.
Tegnvisning:egnet for å vise tekstinformasjon i fast format, som tall, bokstaver, symboler osv., med tydelig visning.
Enkel kontroll:kontroll ved hjelp av standard parallell- eller seriegrensesnitt, lett å koble til ulike mikrokontrollere og innebygde systemer.
Stabil og pålitelig:enkel struktur, stabil og pålitelig, egnet for langsiktige driftskrav i industrielle miljøer.
Relativt lav pris, høy kostnadseffektivitet. Den kan imidlertid bare vise et begrenset antall tegn og linjer, ikke egnet for kompleks grafikkvisning.
1602LCM er mye brukt i følgende felt:
Elektroniske forbrukerprodukter:som kalkulatorer, elektroniske klokker og andre små elektroniske enheter.
Industriell kontroll:brukes til statusvisning og driftsgrensesnitt for ulike industrielle instrumenter og utstyr.
Innebygd system:som en informasjonsvisningsmodul på den innebygde utviklingsplattformen, brukt til å vise systemstatus, feilsøkingsinformasjon osv.
4. Krav
For å sikre normal drift og optimal visningseffekt til 1602 LCD-skjermen, må du være oppmerksom på følgende brukskrav:
Strømforsyningsspenning:Avhengig av den spesifikke modellen er det vanligvis 3,3V eller 5V, og det må sørges for å matche kontrollernivået.
Kontrollgrensesnitt:Bekreft kontrollgrensesnittet som brukes, for eksempel parallelt grensesnitt (krever vanligvis flere kontrollpinner) eller seriell grensesnitt (sparer kontrollpinner, men lavere hastighet).
Miljøforhold:Unngå langvarig eksponering for høy temperatur, høy luftfuktighet og støvete omgivelser for å unngå å påvirke LCD-skjermens effekt og levetid.
5.produktparameter (spesifikasjon)
|
Modulstørrelse :58..5X32.5X13.3mm |
Visningsområde: 38x16 mm |
|
LCD-type: STN/POSITIV/TRANSFLEKTIV |
Synsvinkel: Klokken 6 |
|
Driver IC: ST7920 ELLER tilsvarende |
Bakgrunnsbelysning Driver Type: Power/3.1V/HITE |
|
DC Til DC-krets: Innebygd |
Vekt: TBD |
|
PIN-kode |
SYMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
Kundeservice
Bedriftsprofil
Cheng Xin Optoelectronics LTD etablert i 2014 og lokalisert i Shenzhen, Kina, i forkant av reform og åpning. I 2020 ble det investert av fastlandsmyndighetene for å bygge en ny LCD-produksjonslinje i Huaihua, Hunan. Selskapets hovedprodukter er segmentkodeskjerm TN /HTN /STN /FSTN, LED-bakgrunnsbelysning, COG-gitter LCD-modul, COB-standardmodul, OLED-standardskjerm og TFT-fargeskjerm. Selskapet har 2 produksjonslinjer for segmentkodeskjermer, 4 produksjonslinjer for bakgrunnsbelysning, 5 FOG-bindingslinjer og 10 monteringsproduksjonslinjer. Fabrikkbygningene i Shenzhen og Hunan har et produksjonsareal på 10,000 kvm og 500 ansatte. Selskapets forretningsfilosofi 'skape verdi for kunder'.
Ære
Populære tags: alfanumerisk 1602a LCD-skjerm, Kina alfanumerisk 1602a LCD-skjerm produsenter, leverandører, fabrikk
