1.produktintroduksjon

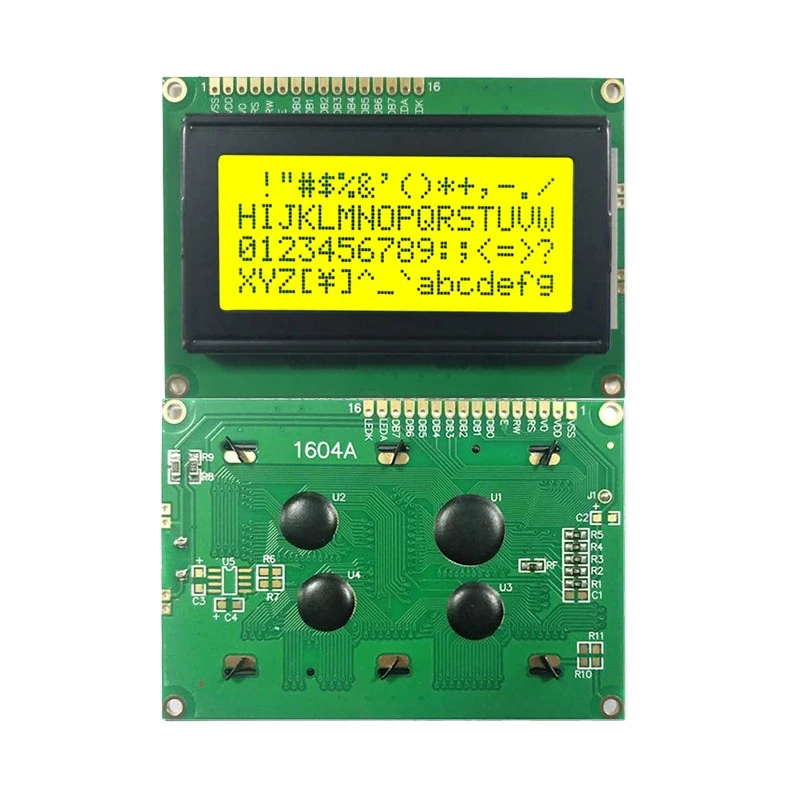

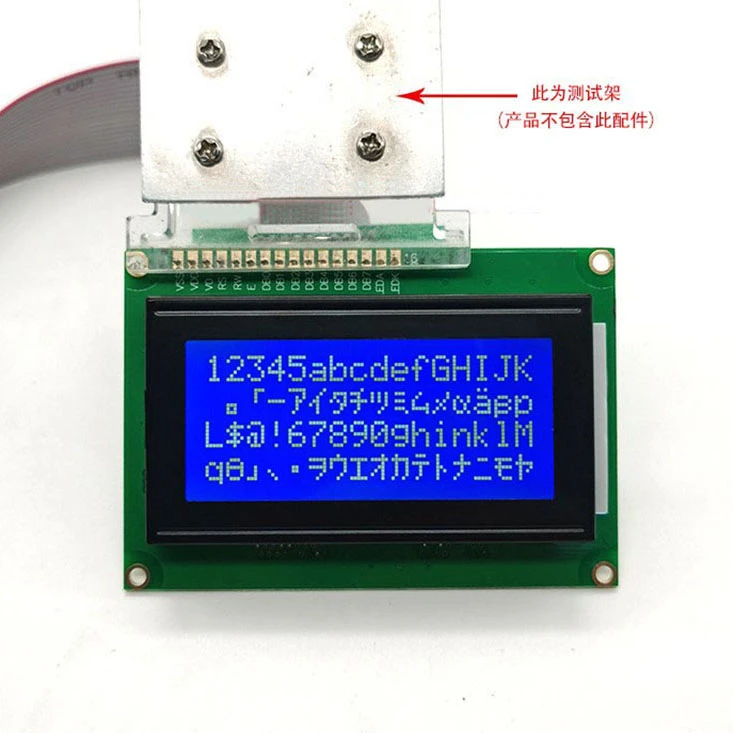

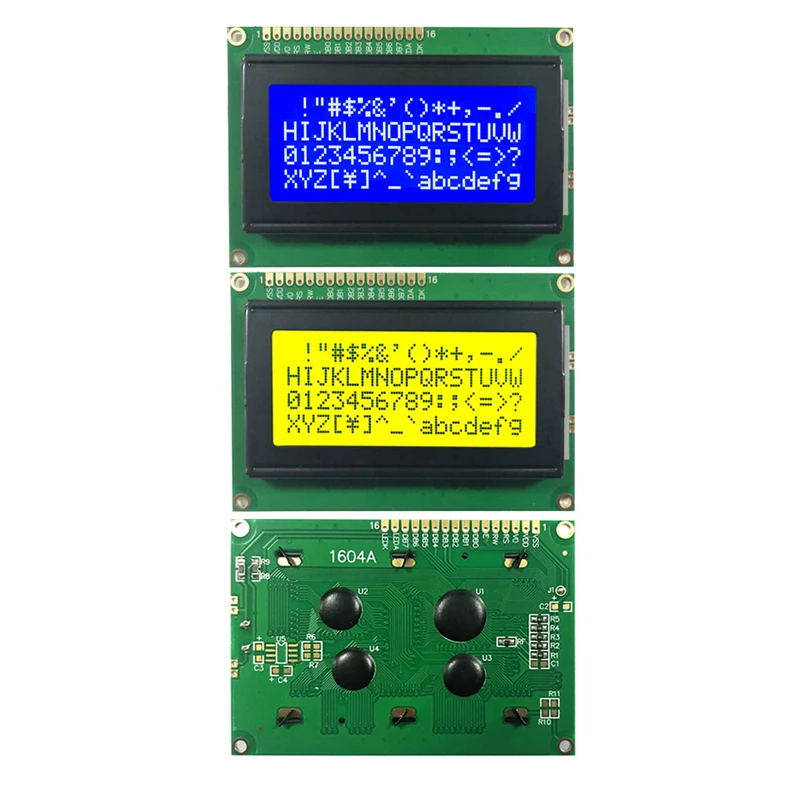

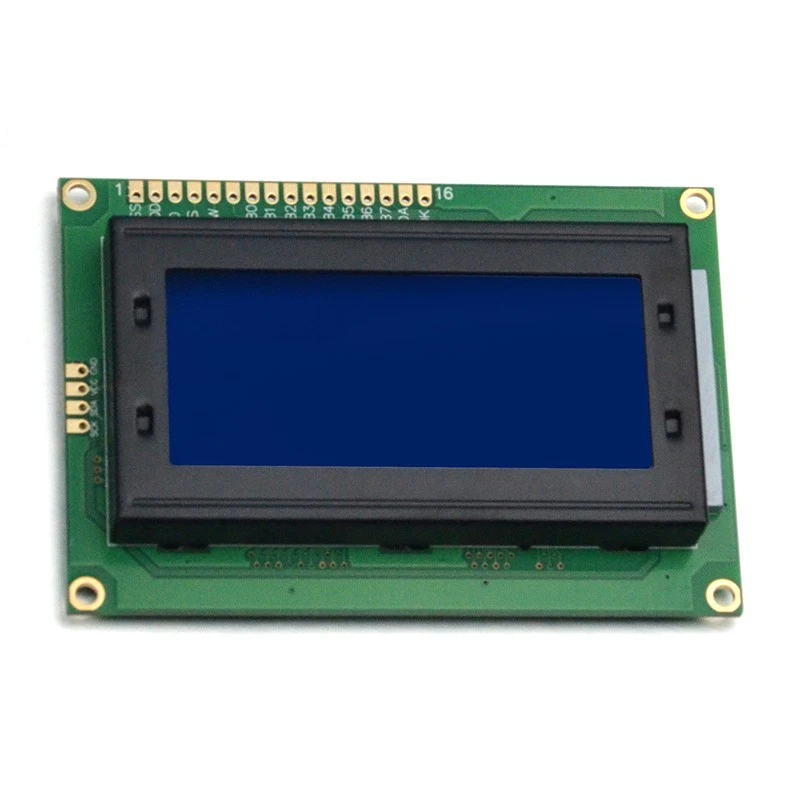

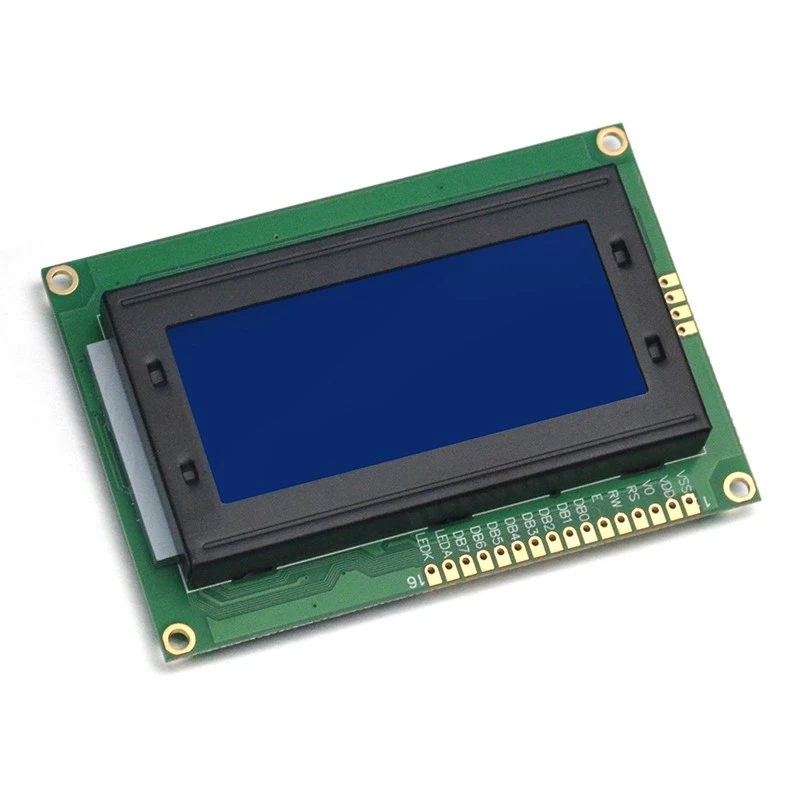

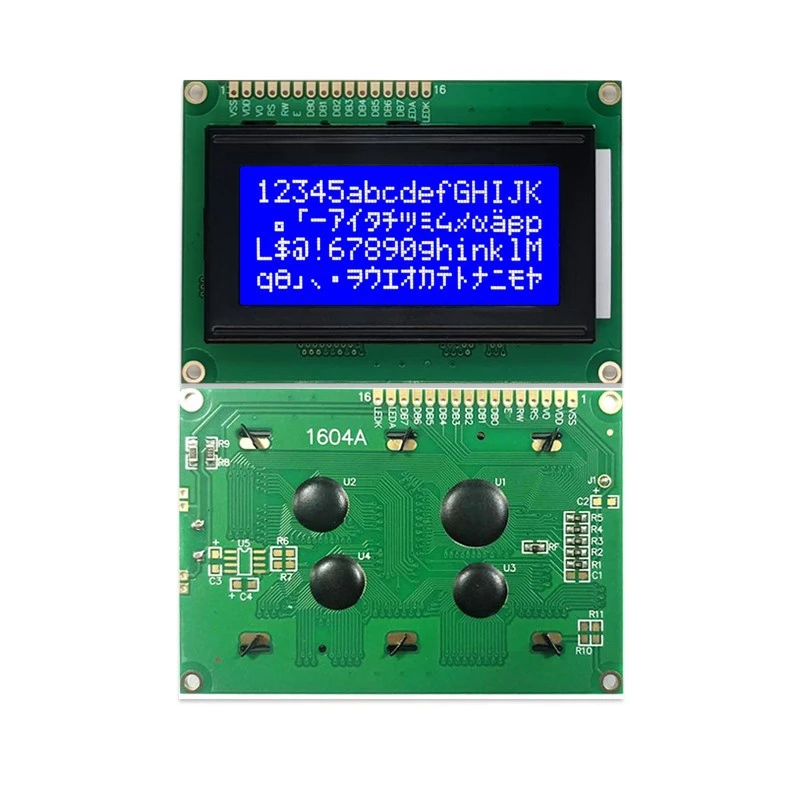

1604 LCD-modul er en svært integrert LCD-skjermmodul, vanligvis brukt i enheter som trenger å vise flere tegn og informasjon.
2.Produktfunksjon
Høy integrasjon:dekker skjerm, drivkrets og kontrolllogikk, noe som forenkler produksjonsprosessen. , design og layout
Stort visningsområde:gir en visningsstruktur på 16 tegn × 4 linjer, rik visningsinformasjon, egnet for visning av store mengder tekst og data.
God sikt:gir klare visningseffekter og et bredt spekter av visningsvinkler.
Stabilitet og pålitelighet:Ved å bruke COB-emballasjeteknologi, redusere antall tilkoblingspunkter på kretskortet, forbedre modulens anti-interferensevne og langsiktige stabilitet.
Størrelsen er imidlertid relativt stor og passer ikke for små enheter med begrenset plass. Den kan heller ikke fullføre grafisk konvertering. Kostnaden er høy, spesielt for applikasjoner som krever høy skjermkvalitet og stabilitet.
1604COB LCD-skjerm er mye brukt i kalkulatorer, industrielle kontrollpaneler, instrumenter, smarthusenheter og andre felt. Visningseffekten er tydelig og egnet for visning av enkel digital, tekst og annen informasjon.
Industriell kontroll:som displayskjermer av ulike instrumenter og automasjonsutstyr.
Kommunikasjonsutstyr:for eksempel informasjonsterminaler, kommunikasjonstestutstyr.
Forbrukerelektronikk:slik som POS-automater, salgsautomater og andre produkter som trenger å vise en stor mengde informasjon.
4.Produksjonsprosess
Prosessflyten for produksjon av 1604-skjermen inkluderer:
LCD-panelforberedelse:klargjør LCD-glasssubstratet og belegg det med flytende krystallmateriale og elektroder.

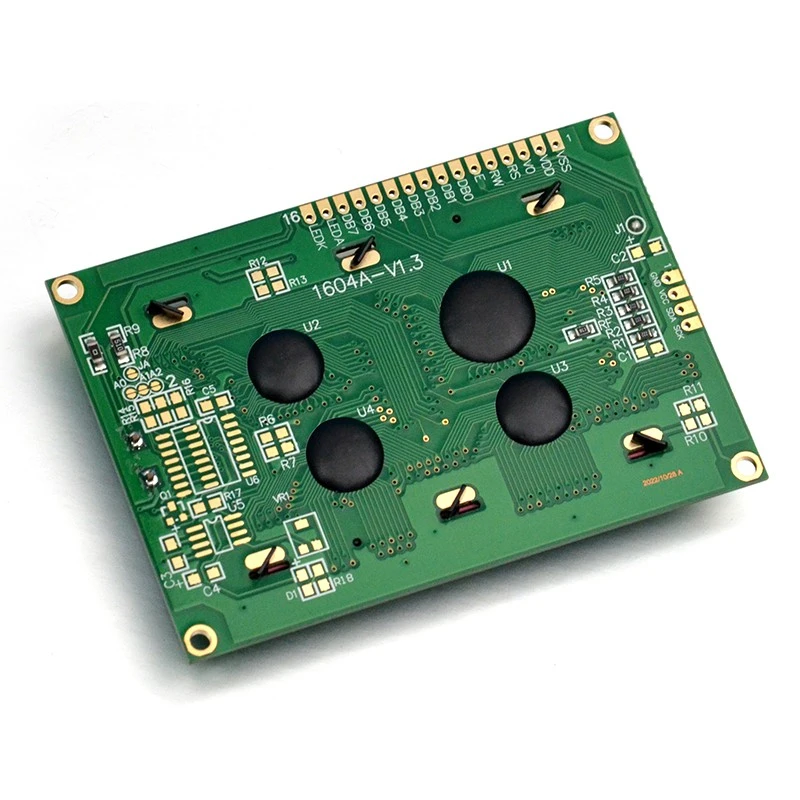

COB-emballasje:integrer LCD-panelet, driver-IC og kontrolllogikk på et PCB-kretskort og fiks det gjennom sveising og andre prosesser.
Bakgrunnslysenhet:legg til bakgrunnsbelysningskilde, vanligvis LED-bakgrunnsbelysning for å gi tilstrekkelig lysstyrke og jevnhet.
Testing og feilsøking:funksjonstest og kvalitetskontroll av ferdige moduler for å sikre at alle parametere oppfyller spesifikasjonene.
Emballasje:pakke de kvalifiserte modulene og klargjøre dem for forsendelse til kunder eller integrering i sluttproduktet.
5.produktparameter (spesifikasjon)
|

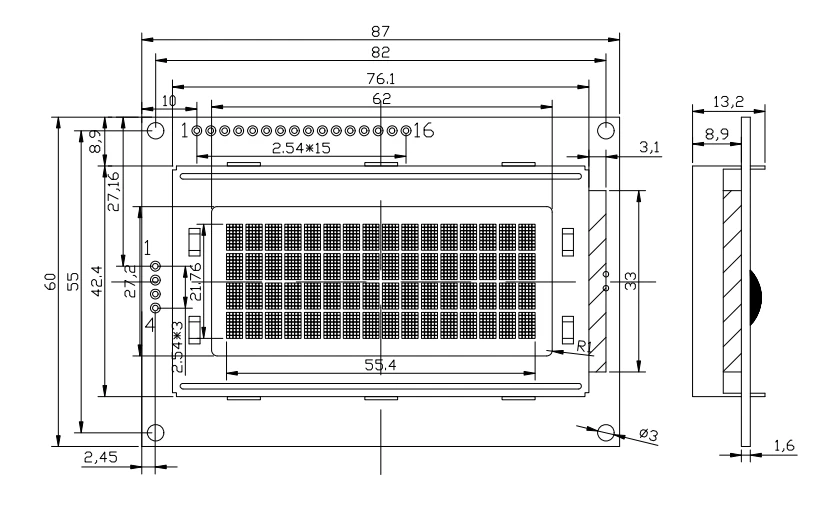

Modulstørrelse : 87X60X13,2 mm |
Visningsområde: 62 x 27,2 mm |
|
LCD-type: STN/POSITIV/TRANSFLEKTIV |
Synsvinkel: Klokken 6 |
|
Driver IC: SPLC780D ELLER tilsvarende |
Drivertype for bakgrunnsbelysning: Strøm/3,3V/5.0VHITE |
|
DC Til DC-krets: Innebygd |
Vekt: TBD |
|
PIN-kode |
SYMBOL |
Seriell IIC-grensesnitt |
|
|
|
1 |
Vss |
PIN-kode |
SYMBOL |
|
|
2 |
Vdd |
1 |
Vss |
|
|
3 |
Vo |
2 |
Vdd |
|
|
4 |
RS |
3 |
SDA |
|
|
5 |
R/W |
4 |
SCK |
|
|
6 |
E |
|||
|
7 |
DB0 |
|||
|
8 |
DB1 |
|||
|
9 |
DB2 |
|||
|
10 |
DB3 |
|||
|
11 |
DB4 |
|||
|
12 |
DB5 |
|||
|
13 |
DB6 |
|||
|
14 |
DB7 |
|||
|
15 |
A |
|||
|
16 |
K |
|||
